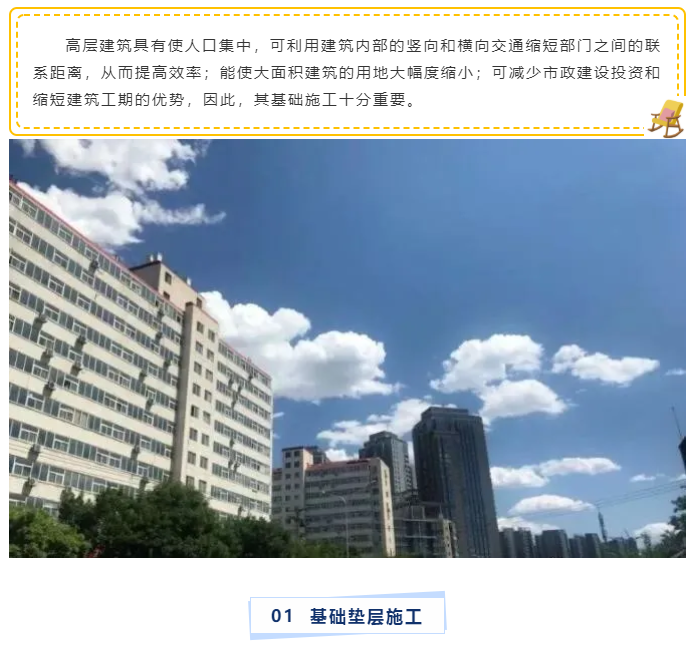

关于高层建筑地基基础工程施工你了解了吗

点击数:发布时间:2020-09-17

(1)施工顺序及方法

基层处理→操标高、模板上弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护。

(2)基层处理

基槽验收合格后,用经纬仪把基础轴线引测到基坑内,并钉上小木桩,标出轴线位置和标高。基坑四周安模板并弹上墨线,模板采用钢模板或木板。混凝土搅拌根据配合比核对后台原材料,检查磅秤的精确性,做好搅拌前的一切准备工作。应严格控制用水量,搅拌要均匀,搅拌时间不少于90s。按规范要求制作试块。

(3)铺设混凝土

混凝土垫层厚度不应小于100mm。为控制垫层的平整度,利用事先做好的混凝土筋柱用长尺方或滚筒辗平。大面积垫层利用做好的筋柱分仓进行浇筑。铺设混凝土前先在基层上洒水湿润,然后从一端开始向另一端铺设。

(4)振捣

用泵送混凝土人工铺设,厚度略高于筋柱和标准线,随即用平板振捣器振捣。厚度超过20cm时,应采用插入式振捣器,其移动距离不大于作用半径的1.5倍,确保混凝土密实。

(5)找平

混凝土振捣密实后,以模板上水平标高线和筋柱为准检查平整度,高的铲掉,凹处补平。用水平木刮杠刮平,表面再用木抹子搓平。

(6)养护

已浇筑完的混土垫层,应在12h左右覆盖和浇水养护。

注意事项及质量问题

(1)垫层混凝土的强度等级为C15,厚度100mm,超深部分也用C15混凝土填平,全部采用预拌混凝土。垫层混凝土水平运输采用混凝土搅拌车,采用混凝土布料车泵送到浇灌地点浇灌,塔吊配合。
(2)浇筑前基槽要经过隐蔽验收。对布料机和塔吊到不了的地方采用人力手推车运输浇灌,运输混凝土的手推车要在通道处铺设木板,避免影响土层。
(3)垫层混凝土振捣采用平板振动器,每个部位逐一振捣。之后由人工用平锹及木抹子搓平。垫层找平必须根据抄平点拉线进行,拉线长度不得超过6m。
(4)柱下独立基础部分垫层的施工可分两步进行,先将基底和防水板垫层施工完,再进行弹线控制,然后进行坡度处的混凝土施工,采用定制坡度尺检查控制。
(5)在垫层灌注前须根据各部位的设计标高进行专门的技术交底,开挖现场设专门控制标高及高差部位的挖土控制线,挖土时指派专人指挥。
(6)垫层混凝土在终凝之前,可进行表面二次压光,为下步防水施工创造条件。应避免由于漏振和振捣不密实,或配合比不准及操作不当而造成的不密实。
(7)铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度,振捣后再次拉水平线检查平整度,去高填平后,用木刮杠以水平柱筋为标准进行刮平。


02  底板防水层施工


卷材铺贴采用冷粘法施工,具体施工方法如下

(1)施工顺序

清理、修补找平层→细部构造、防水节点复杂部位增强处理→弹基准线→铺贴卷材→卷材搭接边粘结和嵌缝密封处理→卷材未端收头处理→质量检查、隐蔽验收→保护层施工。

(2)清理、修补找平层

卷材粘贴基层应平整压光,阴阳角采用直角。基层砂眼应封闭,含水率不能大于40%。

(3)细部构造及节点处理

大面积铺贴卷材前,应对阴阳角部位附加一层卷材,附加卷材及粘结剂均同大面积铺贴卷材一致。

(4)弹基准线

铺贴卷材前,应弹出卷材铺贴位置基准线,以保证卷材搭接宽度和卷材铺贴顺直。

(5)铺贴卷材

粘结剂的配制时,先将水和801胶混合,然后再投入水泥搅拌均匀即可,水泥采用425#普通硅酸盐水泥。

质量检查及注意事项

(1)防水层施工完毕,应邀请有关单位进行质量检查验收,合格后方可进行保护层施工。
(2)施工过程中对卷材若有划伤,应立即修补。

(3)施工温度应掌握在5~30℃之间,防水层凝固时间应不少于48h,在此期间不得上人踩踏。

03  导墙施工


1、测量放线

导墙为地墙施工提供导向作用,因此,导墙的准确定位及精确测出导墙顶标高是地墙施工的首要前提。平面定位采用全站仪按极坐标的方法放出各个转角点,并将角点向两侧引出至放坡开挖线,在开挖线处弹出灰线。混凝土浇注前,应重新验收模板的中心线位置。

2、沟槽开挖

导墙沟槽开挖深度为1.80m,下口开挖宽度为3.35m。采用液压挖机进行放坡开挖,沟槽在土体开挖过程中和坡面敞露期间应防止塌方。由于沟槽上口距离钻孔桩泥浆池仅为0.5m,开挖过程中应注意保护内侧泥浆池,必要时可抽干池内泥浆,以减轻池壁的侧向压力。

3、导墙制作

导墙是对成槽设备进行导向的重要措施,其完成质量的好坏直接影响地下连续墙的轴线和标高。导墙分三节制作,节点设在导墙腹板上下两端拐角处,第一节为下部翼缘,第二节为腹板和加强肋,第三节为上部翼缘。

04  土方开挖


(1)严格按设计图纸和经审定的施工方案和规定的标高施工,不随意更改施工方案。在开挖时,应注意保护测量定位控制桩、轴线桩、水准基桩,防止被挖土和运土机械设备碰撞破坏,挖土前先行复核。
(2)在每层土方开挖时,须按支撑的布置形式和土方开挖的速度,将基坑合理分块,事先计算好各施工块的土方量及出土需要时间。在施工过程中严格按时间要求控制进程。
(3)开挖前,由技术负责人召集施工人员及挖机操作人员进行技术、质量、安全要求的交底,挖土施工中,安排专人现场巡视,接收信息,指导施工。
(4)挖土前须保证已完成的支撑混凝土强度达到80%设计强度以上。开挖前降水必须达到开挖要求,开挖过程中基坑内设置排水沟及集水井。土方开挖时,挖土机械不得碰撞支撑杆件和塔吊支撑立柱。深基坑开挖的支护结构,在开挖全过程中要做好保护工作。
(5)挖土流程、顺序和方式应严格按照施工组织设计进行,不得超挖,基坑周边留土不小于10m,开挖面的高差应控制在3m以内,在开挖过程中,随时检查边坡的状态;立柱周边须对称掏空,以防立柱受力不均匀。

05  钢筋、混凝土工程


1、钢筋工程

(1)主筋连接采用机械连接,接头在同一断面处数量不超过50%,并错开40d。钢筋伸入支座的锚固长度不小于40d。钢筋接头留置在受力较小处,或进支座,或在1/3跨处。
(2)钢筋遇钢立柱时,应尽量穿过去,这就要求支撑立柱施工时尽量保证立面与支撑平齐;如钢筋与支撑立柱缀板相碰时,可割除缀板,但割除前应先焊接补强缀板;如实在无法穿过,则同设计协商加以解决。

2、混凝土浇筑

(1)浇筑混凝土根据开挖顺序分块浇捣,每次浇捣拟布置1~2台汽车泵在道路及栈桥上接软管进行浇捣。
(2)浇筑混凝土时,增加二组同条件试块,进行强度试验,在试验结果显示混凝土强度达到设计强度80%后,方可进行下一工况土方开挖。
